MÓDULO 08 · LECTURA DE CARTAS IFR

Las cartas IFR son parte del pensamiento del piloto

Este módulo enseña a leer cartas Jeppesen con criterio operacional: cómo validar la carta correcta, extraer restricciones, identificar amenazas y transformar la información en un briefing útil para la cabina.

Airport Diagram SID STAR ILS / LOC RNAV / GPS LPV RNP AR
Meta del módulo: que el estudiante deje de “ver una carta” y aprenda a leerla en orden, explicarla, volarla y usarla como herramienta de gestión de amenaza y error.
Carta Jeppesen ILS Z o LOC Z RWY 14L de Bogotá
Ejemplo real de referencia: aproximación ILS / LOC de Bogotá. En este módulo usaremos cartas reales Jeppesen para explicar estructura, lectura y briefing.
¿POR QUÉ SE ACONSEJA USAR JEPPESEN?

Porque es el estándar global más usado para leer, briefear y comparar procedimientos

Jeppesen es ampliamente utilizado en entrenamiento y operación porque ofrece un lenguaje visual consistente entre aeropuertos, países y tipos de procedimiento. Ese estándar global reduce la variabilidad de interpretación y mejora la disciplina de briefing.

1

Estándar global

Su formato es reconocido y utilizado internacionalmente. El alumno aprende una estructura que le sirve en múltiples entornos operacionales.

2

Lectura uniforme

Encabezado, plan view, profile view, mínimos, notas y frustrada se encuentran con una lógica muy estable de una carta a otra.

3

Briefing estandarizado

Facilita que dos pilotos o un instructor y un estudiante hablen el mismo idioma visual y sigan un mismo orden de análisis.

4

Transición más simple

Al cambiar de aeropuerto o país, la familiaridad del formato permite concentrarse en el contenido crítico y no en “descifrar” la carta.

Consejo práctico: en formación IFR se recomienda usar Jeppesen porque no solo muestra información; también ayuda a construir un método de lectura repetible, más rápido y con menos ambigüedad.
Uso académico: este módulo emplea cartas reales Jeppesen como material de estudio y discusión técnica para entrenamiento interno, briefing, interpretación y estandarización operativa.
ANTES DE LEER EL CONTENIDO

La primera pregunta no es “qué dice”, sino “si es la carta correcta”

1
Identifica el tipo de carta.
Airport diagram, SID, STAR, IAP, minima only, briefing strip, etc.
2
Verifica aeropuerto, pista y nombre del procedimiento.
No basta con que “se parezca”.
3
Comprueba vigencia / ciclo.
Fecha efectiva, AIRAC y cualquier cambio relevante.
4
Revisa equipo requerido.
VOR/DME, ILS, RNAV 1, RNP Apch, autorización AR, RF, etc.
5
Ubica las notas críticas.
Temperatura, velocidad, terreno, uso de radar, restricciones especiales.

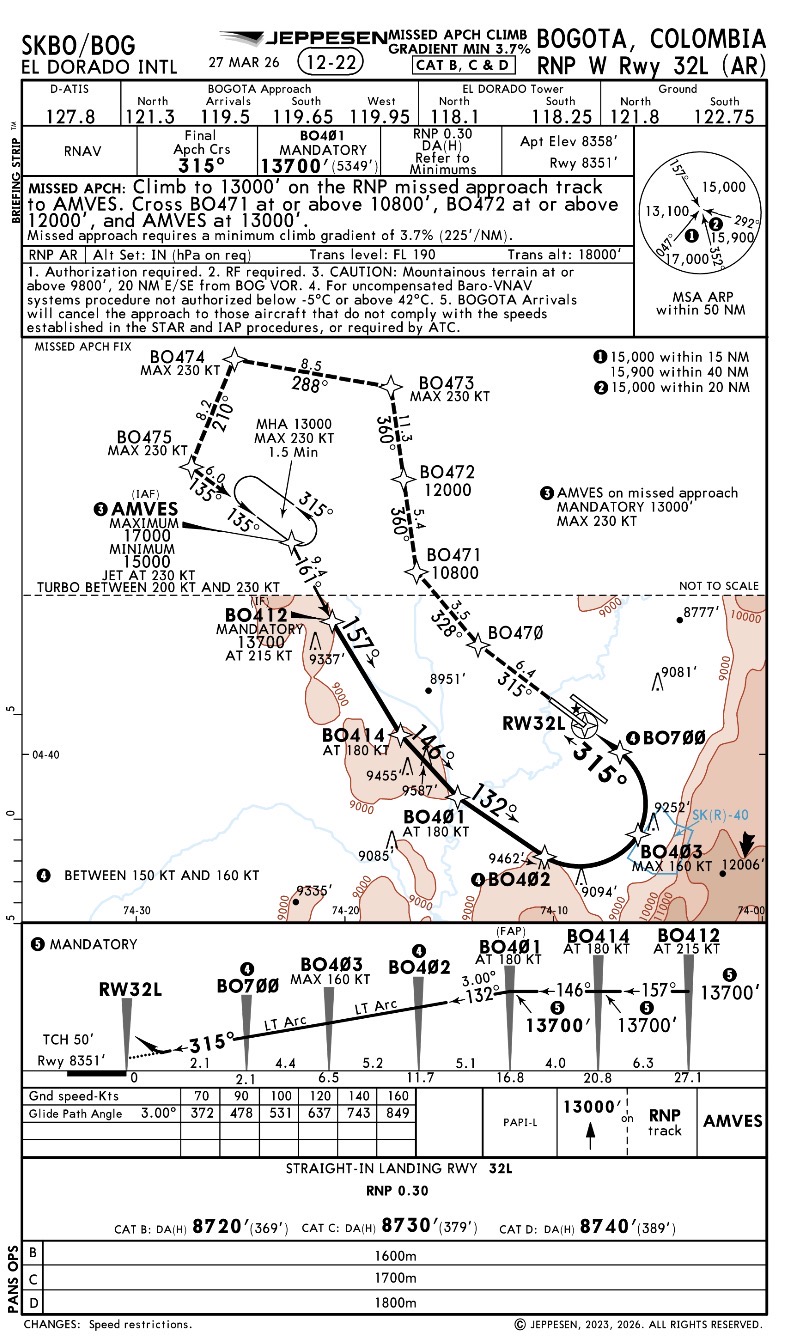

Carta Jeppesen RNP W RWY 32L AR de Bogotá
Ejemplo de validación: en una RNP AR como la de Bogotá RWY 32L, desde el encabezado ya deben saltar a la vista elementos como RNP AR RNP 0.30 Autorización requerida y restricciones del procedimiento.
CARTA DE AEROPUERTO

El airport diagram prepara el taxi, la orientación y la seguridad en superficie

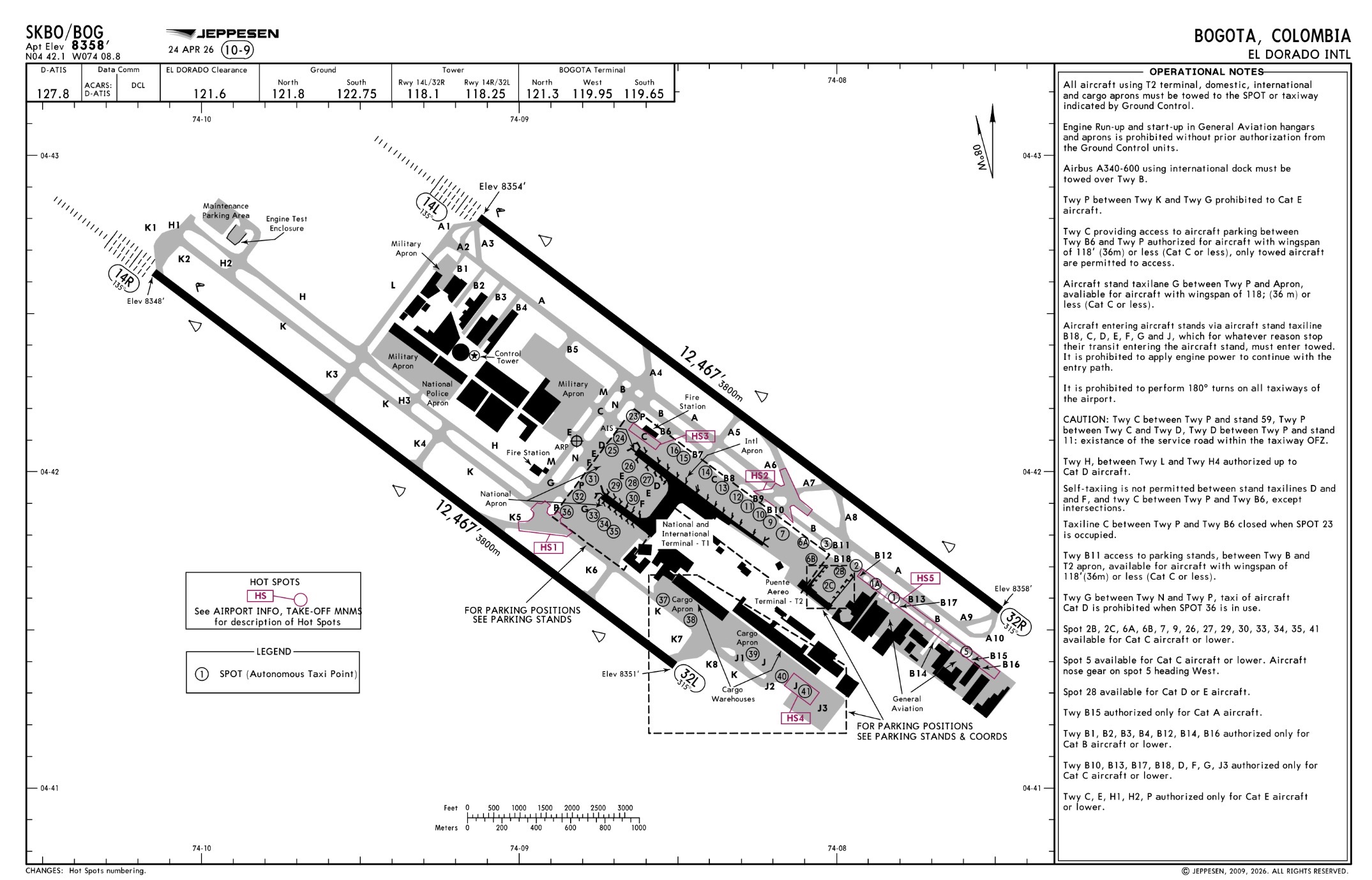

Airport diagram de Bogotá
SKBO muestra un entorno excelente para estudiar frecuencias de superficie, hot spots, intersecciones complejas y notas operacionales.
QUÉ DEBE SACAR EL ESTUDIANTE
Configuración de pistas y calles de rodaje.
Hot spots y áreas con potencial de confusión.
Frecuencias: ATIS, clearance, ground y tower.
Rutas probables de taxi, puntos de espera y restricciones.
Notas especiales del aeropuerto.

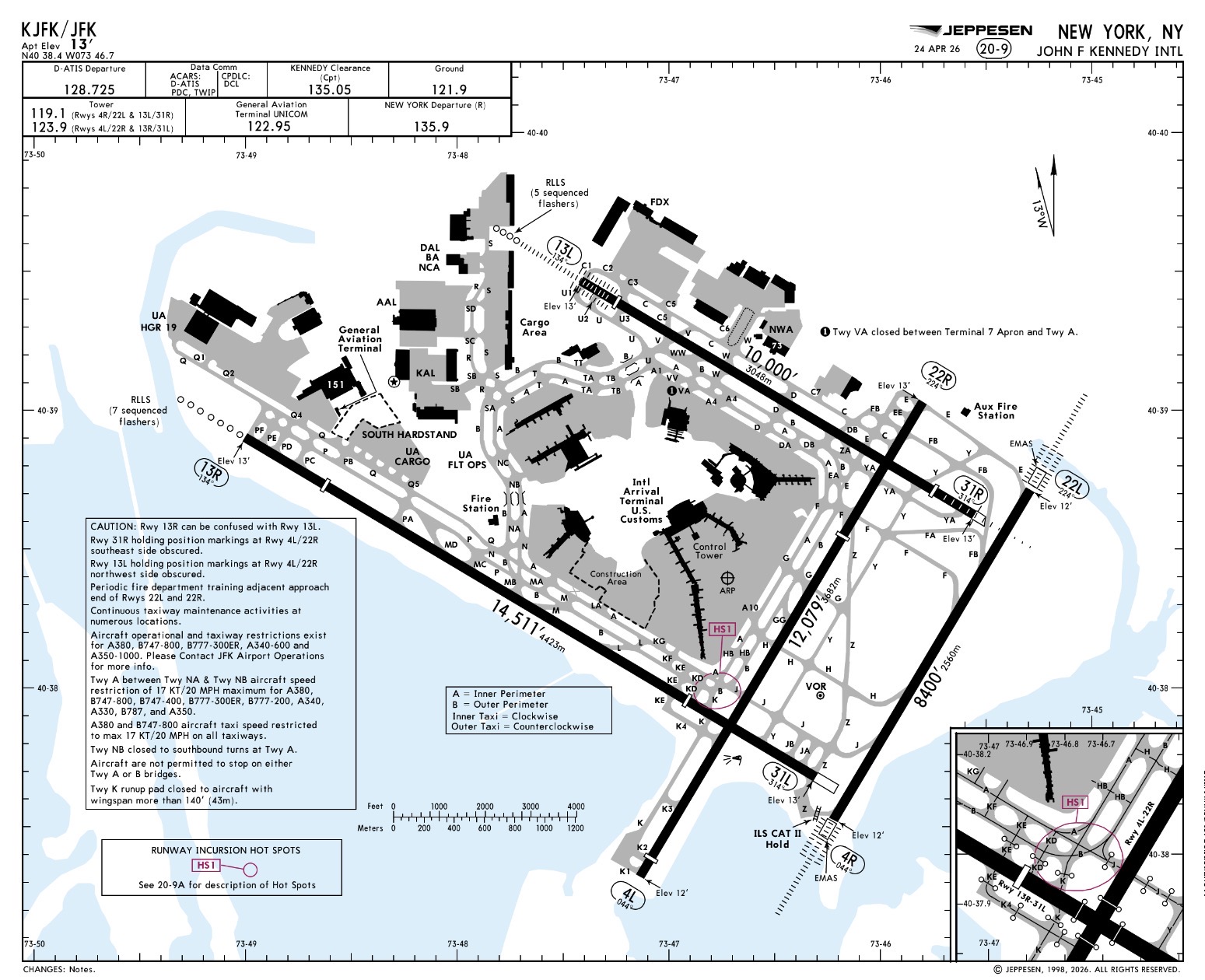

Airport diagram de JFK
JFK es ideal para mostrar cómo una carta de aeropuerto ayuda a anticipar complejidad de superficie, cruces, rutas largas y zonas de alta carga operacional.
PREGUNTAS QUE DEBE PODER RESPONDER
¿Dónde están los hot spots y por qué son críticos?
¿Qué pista, taxiway o holding point puedo confundir?
¿Cuál es mi ruta de taxi esperada y cuál es el punto de mayor amenaza?
SID Y STAR

Se leen con estructura similar, pero se brieféan con diferente intención

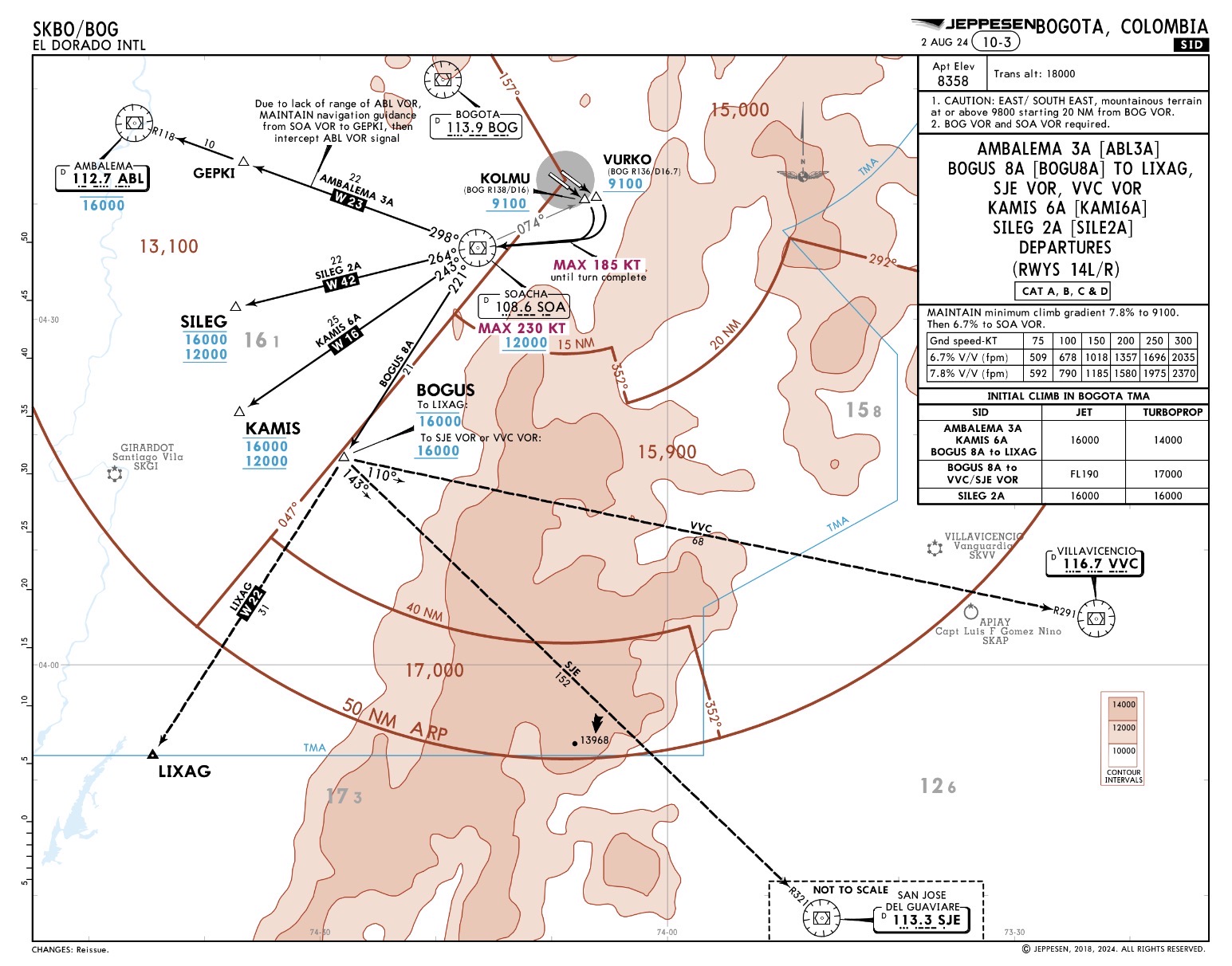

SID Jeppesen de Bogotá
Salida de Bogotá: excelente ejemplo para estudiar gradientes, restricciones iniciales, limitaciones de velocidad y transición desde el entorno de terreno.
EN UNA SID EL ALUMNO DEBE ENCONTRAR
Navegación requerida: VOR, RNAV, etc.
Gradiente de ascenso: normal y especial si aplica.
Velocidades máximas: hasta completar viraje o hasta cierto fix.
Altitudes / restricciones: initial climb y restricciones posteriores.
Amenazas: terreno, cobertura de ayudas, notas operacionales.

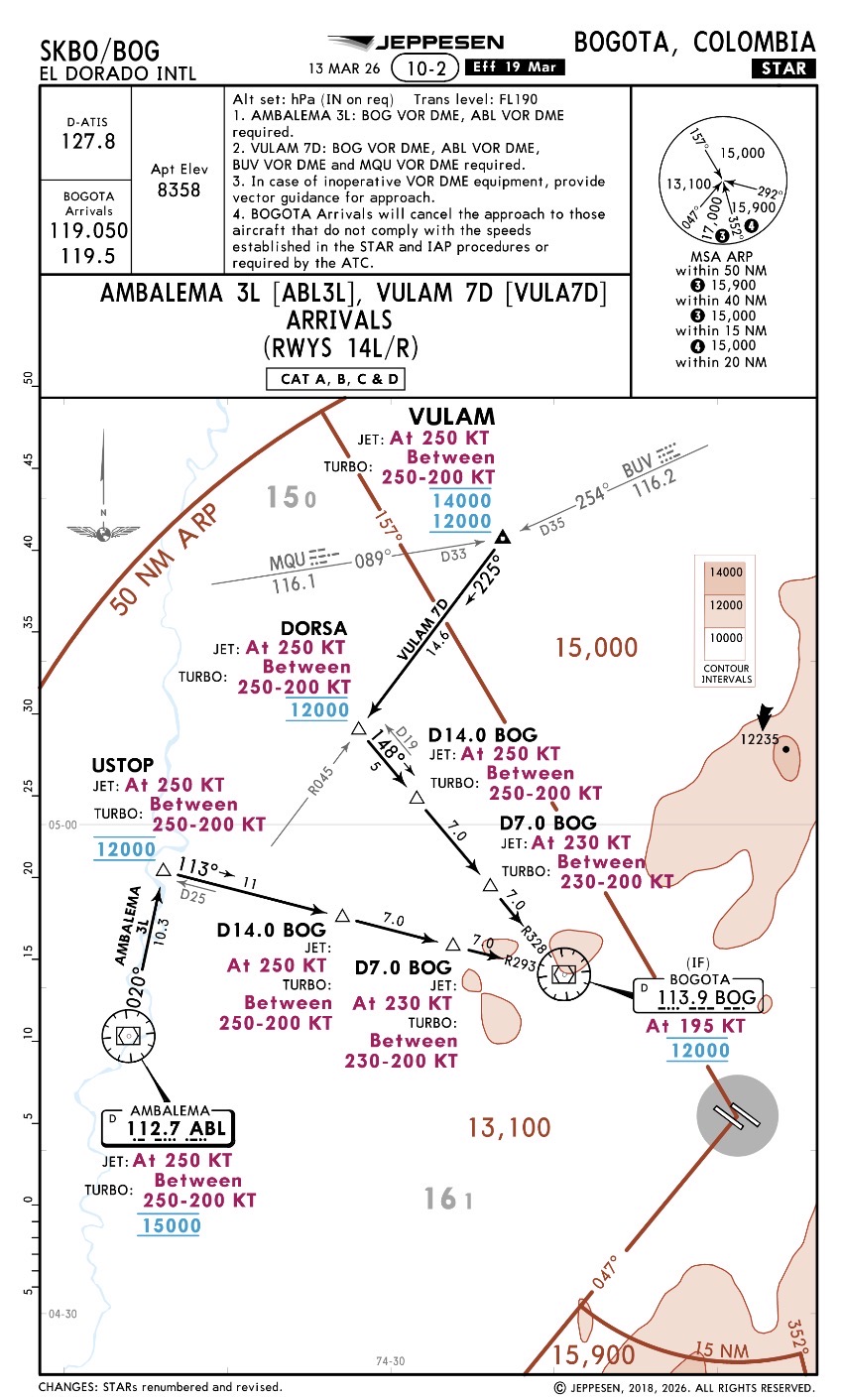

STAR Jeppesen de Bogotá
La STAR permite enseñar secuencia de restricciones, manejo de energía y conexión ordenada hacia la aproximación.
EN UNA STAR EL ALUMNO DEBE ENCONTRAR
Transiciones y puntos de entrada.
Restricciones de velocidad y altitud.
Punto de enlace hacia la IAP.
Gestión de energía: dónde empezar a “llegar listo” para la aproximación.
MSA / amenazas: como referencia contextual, no como sustituto de las restricciones publicadas.
APROXIMACIONES JEPPESEN

Usa cartas reales para aprender a distinguir estructura, guiado y mínimos

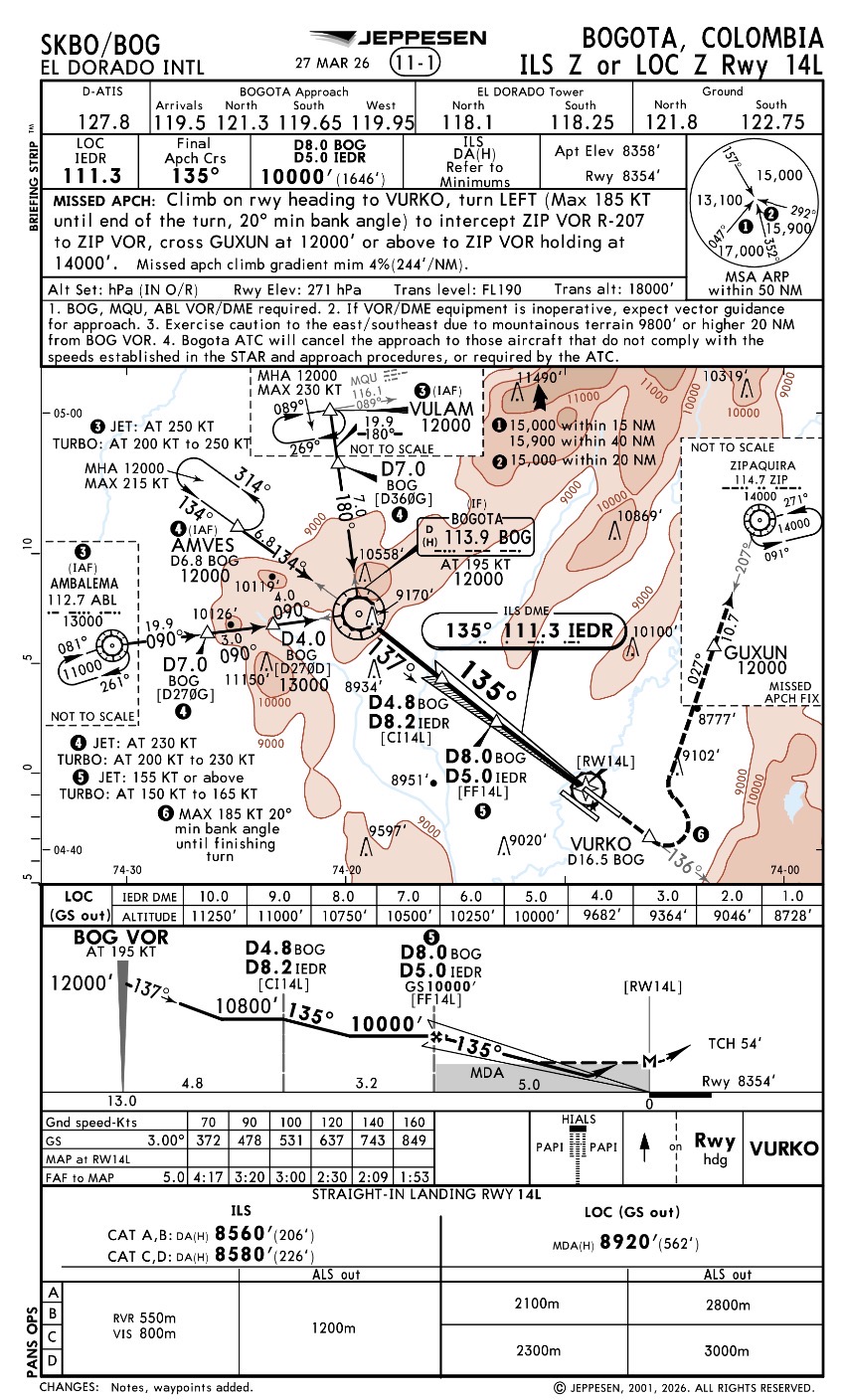

ILS Z o LOC Z RWY 14L Bogotá
ILS / LOC: el alumno debe ubicar localizador, glideslope, FAF/FAP, frustrada, profile view y mínimos.
QUÉ LEER PRIMERO
Frecuencias y curso final.
Altitudes publicadas y perfil vertical.
Missed approach completo.
Mínimos ILS versus LOC (si ambos aparecen).

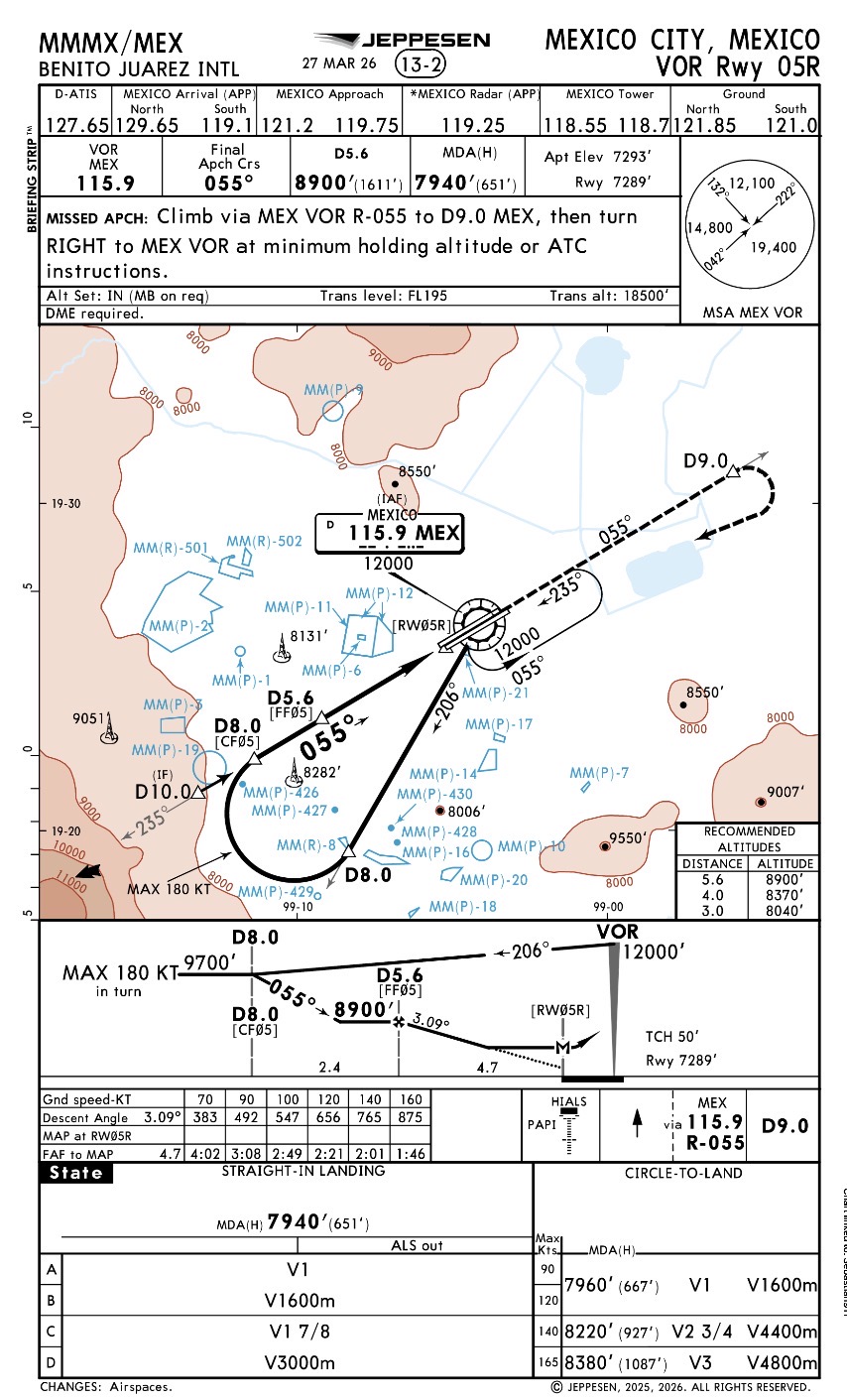

VOR RWY 05R de Ciudad de México
VOR: gran ejemplo para reforzar curso final, DME, fixes, MDA y relación entre plan view y profile view.
ENFOQUE DIDÁCTICO
Diferenciar no precisión vs precisión / APV.
Leer altitudes recomendadas y restricciones por distancia.
Entender la MDA y el MAP.

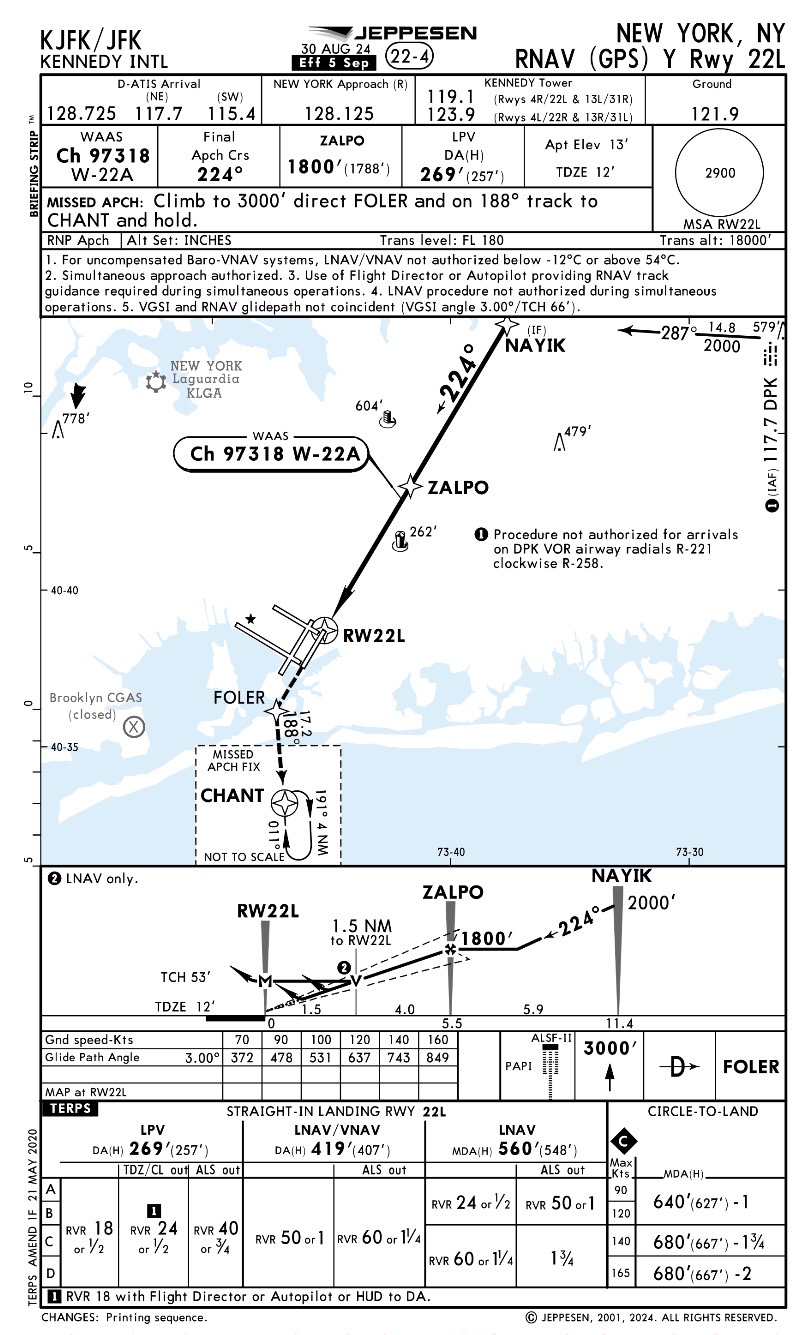

RNAV GPS Y RWY 22L de JFK
RNAV / GPS: permite enseñar fuentes de guiado, tipos de mínimos y lógica de aproximaciones satelitales.
PUNTOS CLAVE
Tipo de mínimos disponibles: LPV, LNAV/VNAV, LNAV, según la carta.
Equipo y fuente de navegación correcta.
Transiciones, IAF, IF y MAP.

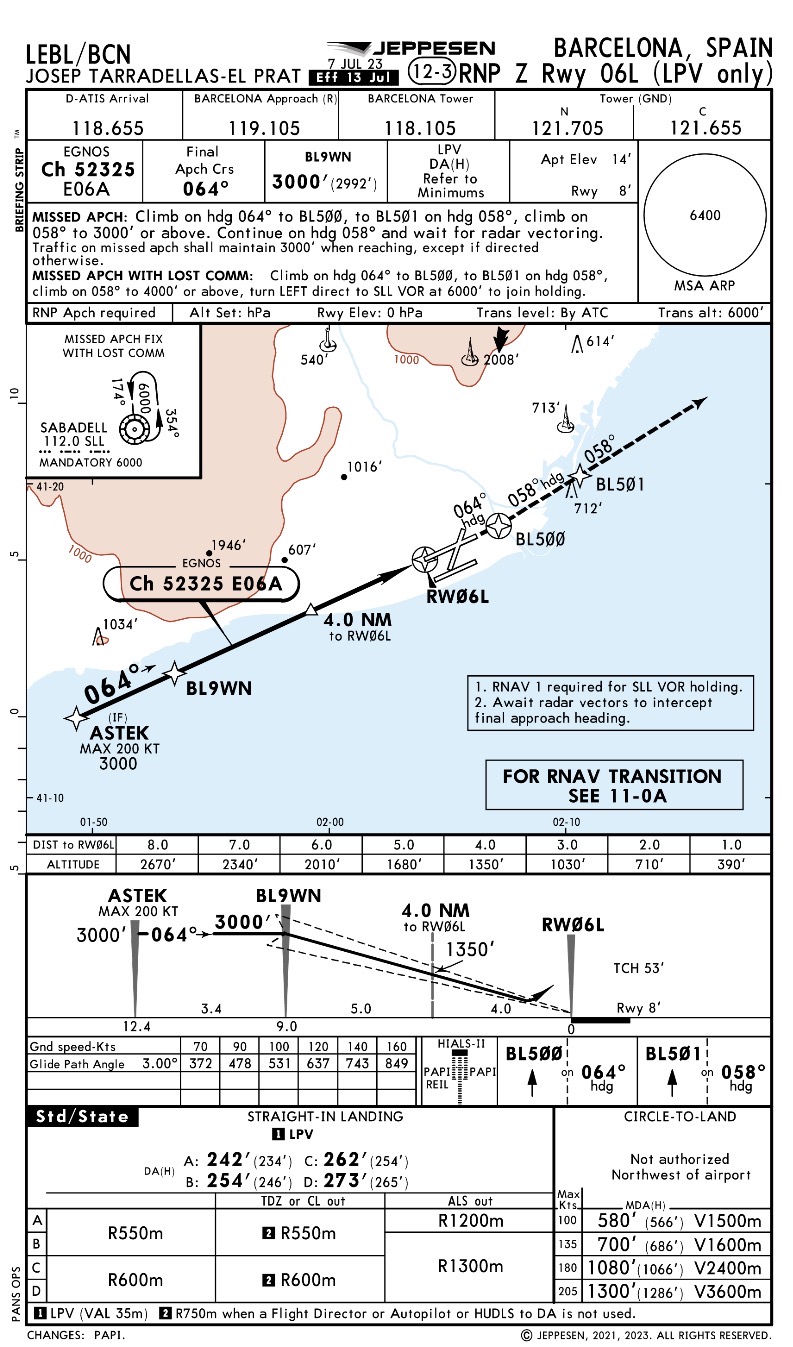

RNP Z RWY 06L LPV only Barcelona
LPV: útil para comparar guiado satelital de tipo APV con la lógica de una ILS, sin señal de localizador / glideslope terrestre.
QUÉ DEBE ENTENDER EL ESTUDIANTE
Qué significa LPV only.
Cómo leer el final approach course, vertical guidance y mínimos.
Por qué el procedimiento puede exigir configuración RNAV específica.
RNP W RWY 32L AR Bogotá
RNP AR: material ideal para mostrar procedimientos especiales, RF legs, autorización requerida y alta disciplina de briefing.
QUÉ CAMBIA EN RNP AR
Autorización / capacidad específica del operador y la aeronave.
Notas operacionales críticas.
Restricciones de velocidad y trayectoria mucho más sensibles.
Mayor rigor en briefing de frustrada y amenazas de terreno.
MÍNIMOS OPERACIONALES

DA, DH, MDA y categorías deben leerse sin ambigüedad

CONCEPTOS CLAVE
DA / DH: se usan típicamente en aproximaciones de precisión o APV; la decisión se toma en descenso continuo.
MDA: típica de aproximaciones no precisión; no se desciende por debajo sin referencias requeridas.
RVR / VIS: deben leerse exactamente como están publicados para la categoría aplicable.
Categorías: el alumno debe saber cuál fila le corresponde antes de briefear mínimos.
91–120Velocidad de referencia típica
Fila BFila a consultar
ErrorLeer la categoría equivocada
Disciplina de cabina: antes del briefing de mínimos, se debe definir la categoría y verbalizar claramente qué línea se está usando.
MÉTODO DE BRIEFING

Orden sugerido para que el alumno no deje huecos

SECUENCIA VEYRA
1
Identificación: carta, pista, tipo de aproximación y vigencia.
2
Navegación / equipo: frecuencias, curso, fuente y equipo requerido.
3
Plan lateral: IAF, IF, FAF/FAP, MAP, transiciones e intercepciones.
4
Plan vertical: altitudes, perfil, restricciones y pendiente.
5
Mínimos: categoría aplicable, DA/MDA, RVR/VIS y referencias visuales.
6
Frustrada y amenazas: track, altitud, virajes, hold, terreno y mitigaciones.
ERRORES COMUNES
Leer la carta “por cajas” sin un orden mental.
Decir frecuencias sin confirmar la fuente de navegación real.
No verbalizar restricciones críticas de velocidad o altitud.
Mencionar mínimos sin definir categoría.
No briefear la aproximación frustrada completa.
Regla práctica: si el estudiante no puede explicar la frustrada y los mínimos con claridad, todavía no terminó de estudiar la carta.
PRÁCTICA GUIADA

Convierte la teoría en lectura operacional

CASO 1

Airport diagram

En un taxi complejo, ¿qué debe buscar primero el alumno?

CASO 2

SID

¿Qué dato cambia de forma inmediata la gestión de energía tras el despegue?

CASO 3

Aproximación

¿Qué parte representa la trayectoria lateral del procedimiento?

CASO 4

Frustrada

¿Cuándo debe briefearse?

EVALUACIÓN FINAL

Comprueba que ya sabes leer la carta completa

Aprobación: 80 % y preguntas críticas correctas.

1. ¿Por qué se aconseja usar Jeppesen en formación IFR?

2. Antes de briefear una carta, ¿qué debes comprobar?

3. ¿Qué debe sacar el alumno de un airport diagram?

4. En una SID, ¿qué afecta directamente la performance inicial?

5. ¿Qué parte de una aproximación muestra la estructura lateral?

6. ¿Qué diferencia principal debe entender el alumno entre una ILS y una RNAV LPV?

7. ¿Qué riesgo existe si se lee la fila de mínimos de otra categoría?

8. ¿Qué hace especial una RNP AR?

9. En el método VEYRA de briefing, ¿cuándo se brieféan los mínimos?

10. ¿Cuál es el objetivo final del estudio de cartas IFR?

RESULTADO
—

Responde las diez preguntas y luego selecciona “Calificar”.

Preguntas críticas: 1 y 5.

Módulo completado.
El resultado fue guardado localmente y enviado al contenedor de VEYRA.
