IFR PATH · Módulo 03 · Fuentes del CDI
11%Progreso
VEYRA IFR PATH · MÓDULO 03

Fuentes del CDI
en G1000

Reconoce cuándo el HSI está controlado por VOR, GPS o localizador antes de seguir cualquier indicación.

◆
Regla central: el color orienta, pero la lectura correcta comienza por la etiqueta de la fuente activa.
Imágenes reales del simuladorComparación interactivaEvaluación 80 %
G1000 con fuente VOR1 y CDI verde
VOR1
G1000 con fuente GPS y CDI magenta
GPS · ENR
G1000 con fuente LOC1 y CDI verde
LOC1
RUTA DE APRENDIZAJE

Qué debes poder hacer

Este módulo es corto y operacional: observa, identifica la fuente y selecciona el guiado adecuado para cada tarea.

1
Leer la etiqueta activa: VOR1/VOR2, GPS o LOC1/LOC2.
2
Usar el color como confirmación, no como única evidencia.
3
Diferenciar navegación convencional, RNAV y guiado lateral de aproximación.
4
Elegir la fuente correcta antes de interceptar o seguir el CDI.
Secuencia Veyra
F
Fuente: lee VOR, GPS o LOC en el HSI.
C
Color: verde para VLOC; magenta para GPS.
M
Modo: confirma ENR/TERM/APR o la radioayuda sintonizada.
U
Uso: decide si esa fuente sirve para la tarea asignada.
F-C-M-U: Fuente, Color, Modo y Uso.
LECTURA RÁPIDA

VOR, GPS y LOC no significan lo mismo

VOR y LOC comparten el color verde porque utilizan el receptor VLOC. La etiqueta activa es la que evita la confusión.

Navegación convencional

VOR1 / VOR2

V
ColorVerde
ReferenciaRadiales y cursos
RequiereFrecuencia e identificación
TO/FROMSí aplica
Navegación RNAV

GPS

G
ColorMagenta
ReferenciaTramo GPS activo
ModoENR / TERM / APR
Radial VORNo
Aproximación lateral

LOC1 / LOC2

L
ColorVerde
ReferenciaEje del localizador
UsoILS o LOC
Radial / TO-FROMNo se interpreta así
Trampa frecuente: verde no significa automáticamente VOR. También puede indicar LOC. Lee siempre la etiqueta VOR1 o LOC1.
FUENTE 01

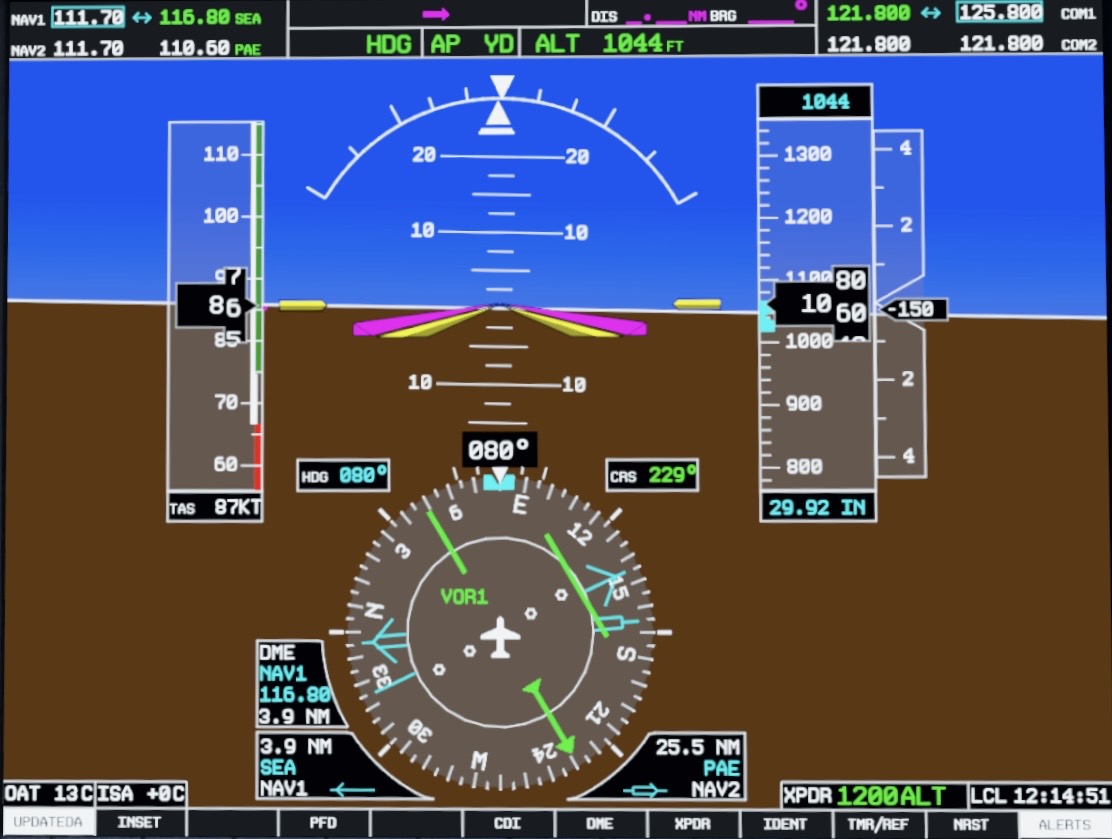

CDI VOR: busca VOR1 en verde

Explora la pantalla real. Pulsa los marcadores para identificar los datos necesarios antes de utilizar un radial.

G1000 con VOR1 activo y CDI verde
Lectura guiada

1. Fuente activa

VOR1 confirma que el CDI está controlado por NAV1 y no por GPS.

Uso correcto: radiales, cursos VOR e interceptaciones convencionales.
No basta: tener 116.80 sintonizado. También debes seleccionar VOR1 como fuente activa e identificar la estación.
FUENTE 02

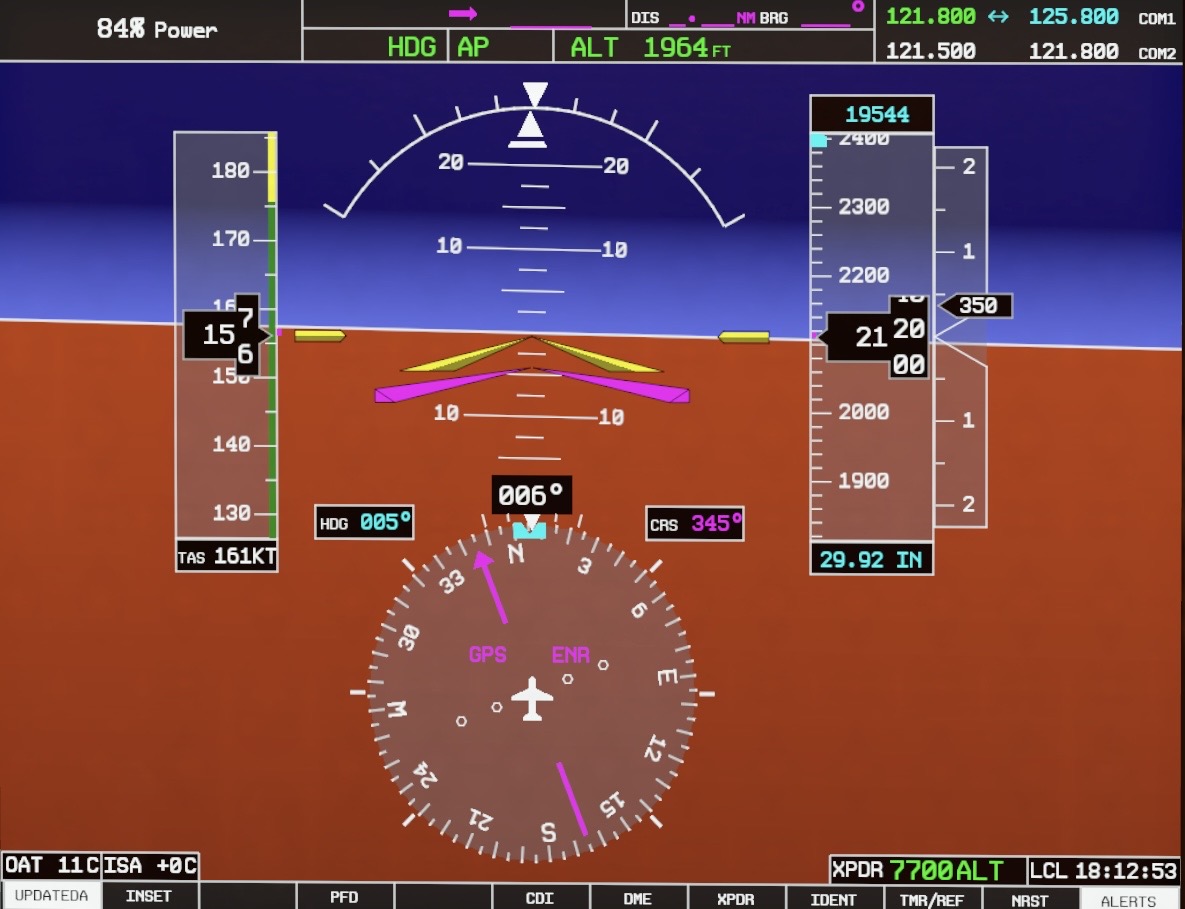

CDI GPS: busca GPS y su modo

La línea magenta representa el tramo GPS activo. En la imagen aparece el modo ENR.

G1000 con GPS activo y CDI magenta
Lectura guiada

1. Fuente activa

GPS confirma que el CDI sigue el tramo satelital activo, no una radial VOR.

Modo: ENR, TERM o APR informa la fase de sensibilidad GPS. La instalación y el AFMS aplicable determinan el comportamiento exacto.
Error crítico: una frecuencia NAV puede estar sintonizada mientras el CDI continúa en GPS magenta.
FUENTE 03

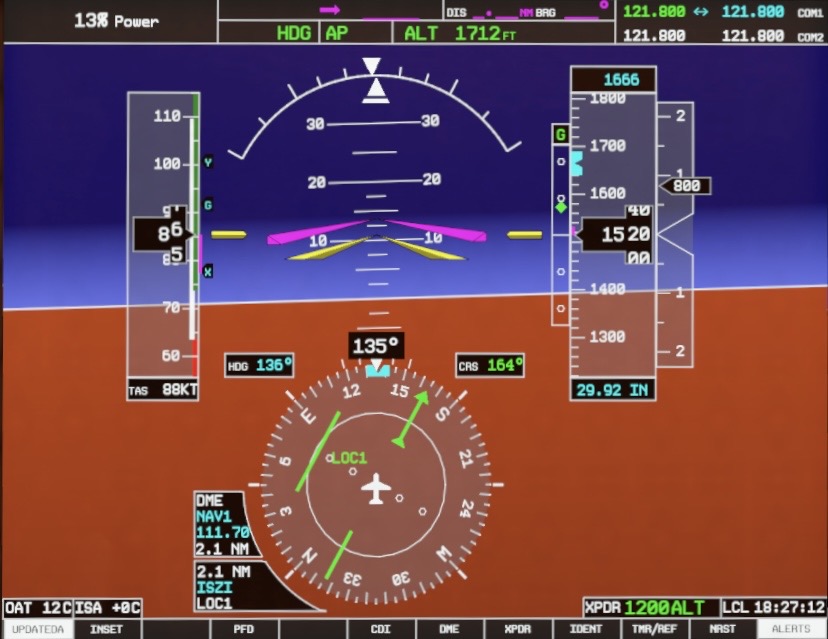

CDI LOC: verde, pero no es un VOR

El localizador utiliza el receptor VLOC y por eso se presenta en verde. La etiqueta LOC1 identifica el guiado lateral de aproximación.

G1000 con LOC1 activo y CDI verde
Lectura guiada

1. Fuente activa

LOC1 confirma que NAV1 está recibiendo y presentando un localizador.

Uso correcto: alineación lateral para una aproximación ILS o LOC.
No interpretar: el localizador no se lee como radial VOR y no utiliza TO/FROM del mismo modo.
DECISIÓN OPERACIONAL

Selecciona la fuente según la tarea

El botón CDI alterna normalmente entre GPS y VLOC. Dentro de VLOC, la frecuencia sintonizada determina si la presentación es VOR o LOC.

Elige una misión
Misión: interceptar y seguir una radial VOR. Debes usar una fuente VLOC identificada como VOR1 o VOR2.
Selecciona una fuente.
NESW VOR1 FROM
PRÁCTICA VISUAL

Identifica la fuente sin adivinar

Observa la imagen y responde leyendo la etiqueta, el color y el uso.

Pantalla G1000 para identificar la fuente
Ronda 1 de 3
Lee primero la etiqueta activa del HSI.
EVALUACIÓN FINAL

Demuestra que sabes elegir la fuente

Aprobación: 80 %. El resultado se guarda localmente y se envía a Veyra mediante postMessage.

1. ¿Cuál es la verificación más confiable para saber qué controla el CDI?
2. Para interceptar un radial VOR, la fuente correcta es:
3. El HSI muestra GPS y ENR en magenta. ¿Qué guiado está activo?
4. El HSI muestra LOC1 en verde. ¿Qué significa?
5. ¿Qué fuentes pueden aparecer en verde?
6. NAV1 está sintonizado en un VOR, pero el HSI muestra GPS magenta. ¿Estás siguiendo el VOR?
7. Normalmente, el botón CDI permite alternar entre:
8. ¿Cómo debe interpretarse LOC1?
—

Completa la evaluación

El resultado aparecerá aquí.

Resumen operativo

VOR1/VOR2: radiales y navegación convencional.

GPS: tramo RNAV activo; verifica ENR/TERM/APR.

LOC1/LOC2: guiado lateral de aproximación.

El manual de vuelo, AFMS y documentación de la instalación aplicable prevalecen.
